Токарный чпу по дереву

Модернизация фрезерного станка, добавляем ось для токарной обработки.

Данная часть посвящена полностью изготовлению токарного станка по дереву

Комплектуха:

• Передняя и задняя бабки от токарного СТД-120
• Профильная труба и уголок
• электромотор на 0,75кВт
• горстка болтов

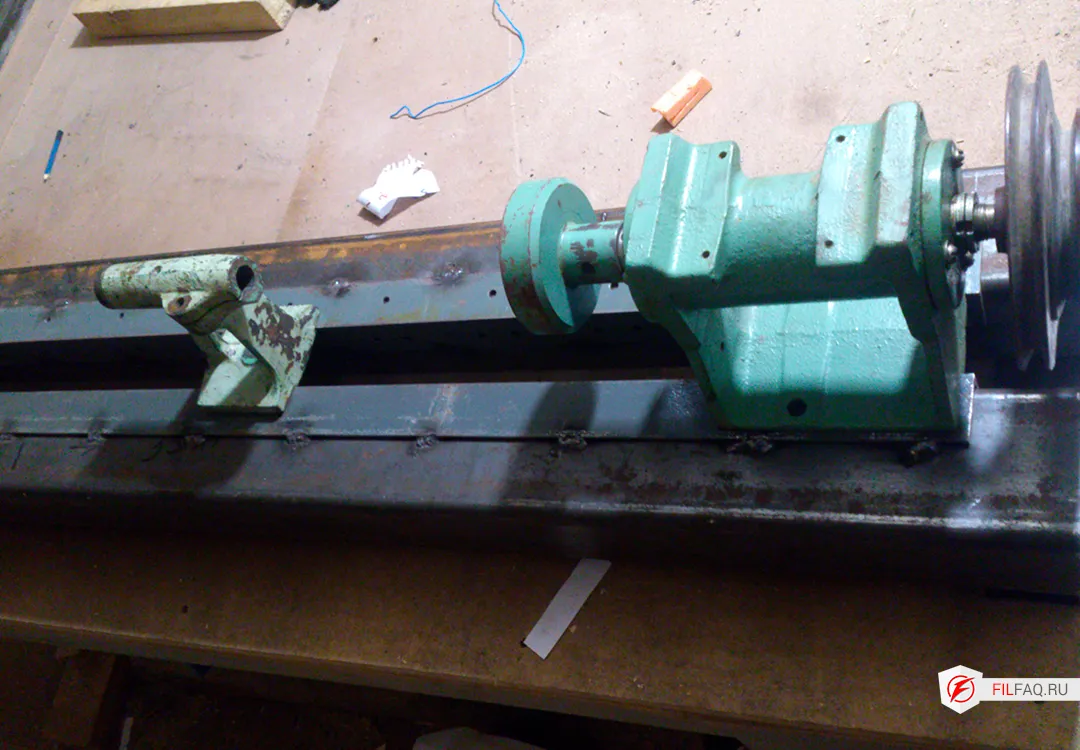

Изготовление рамы

14 февраля 2018 - Нарезка труб и уголка

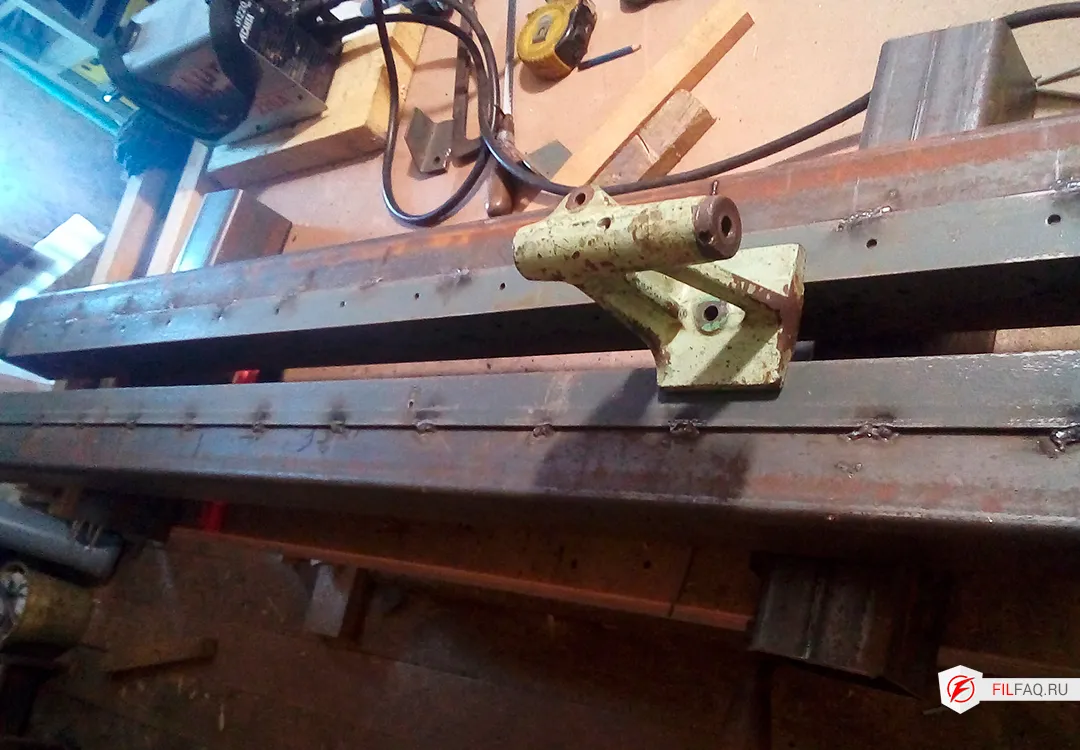

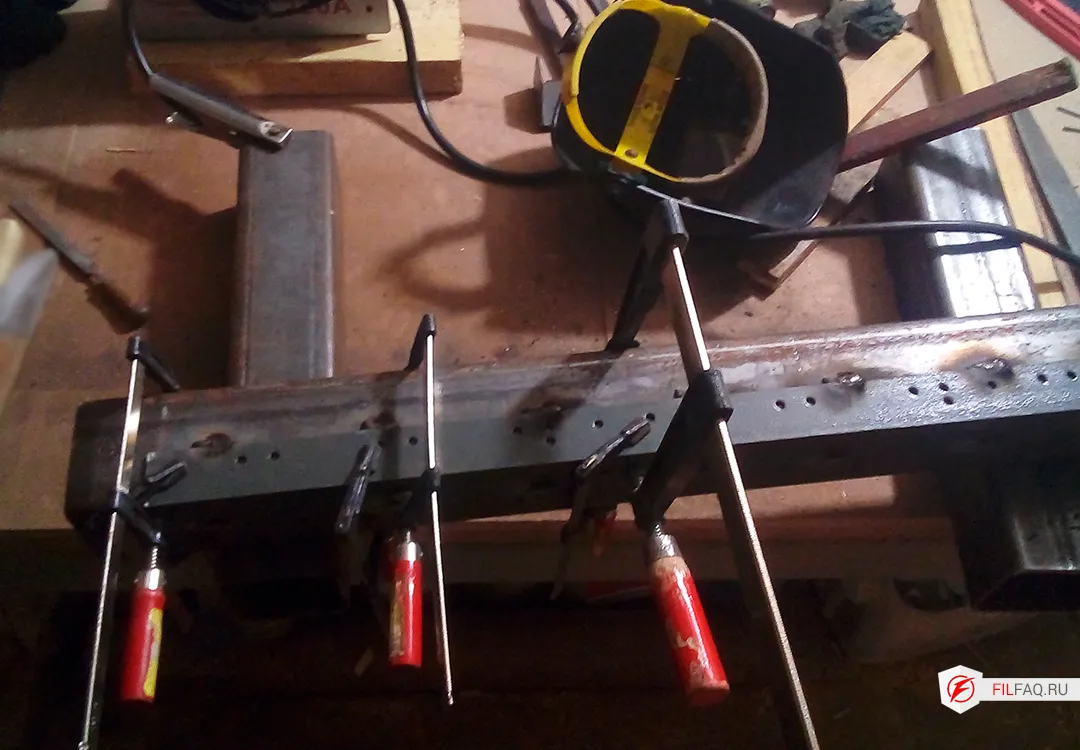

15 февраля 2018 - Сварка

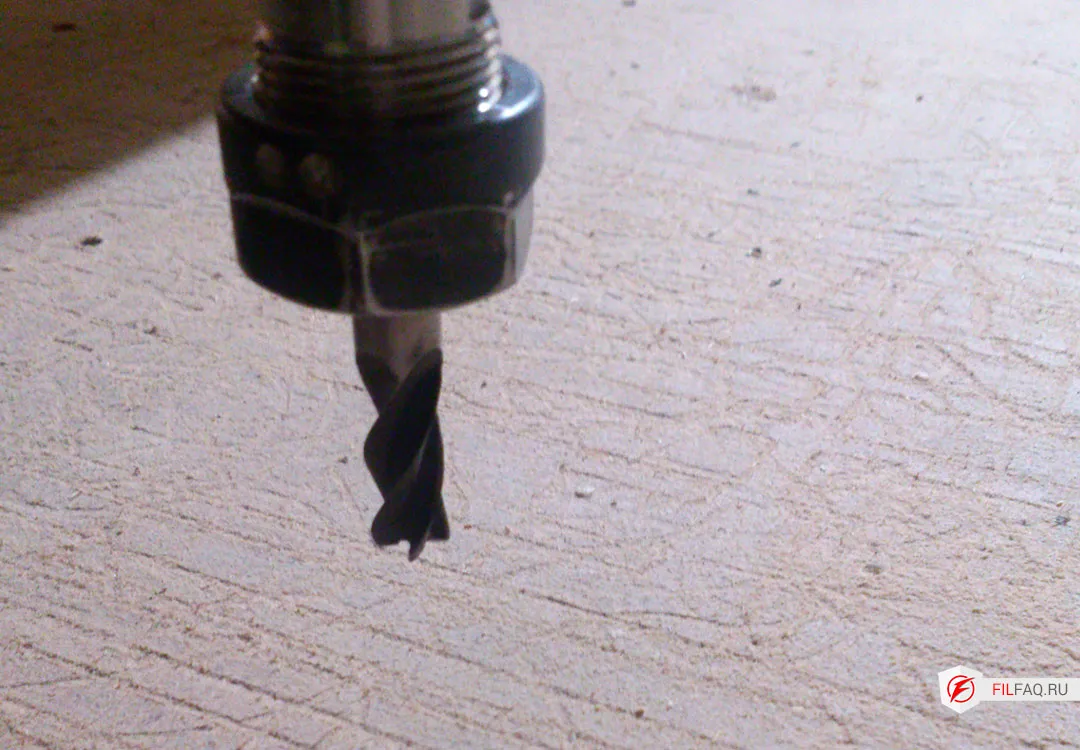

17 февраля 2018 - Фрезеровка

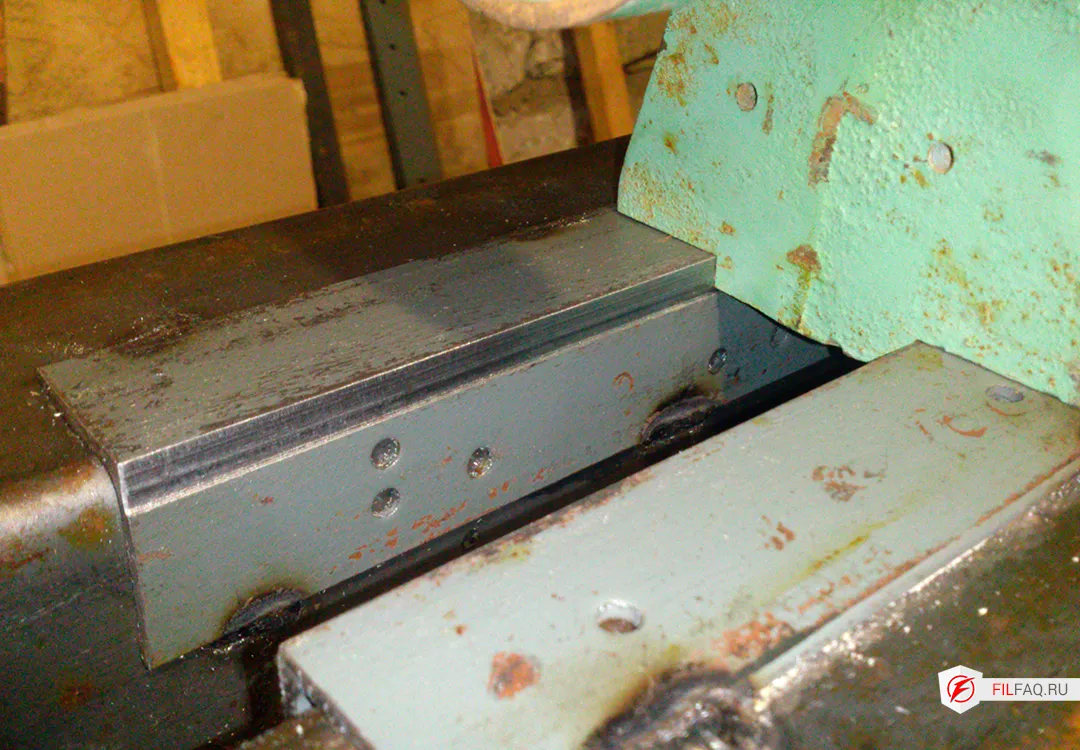

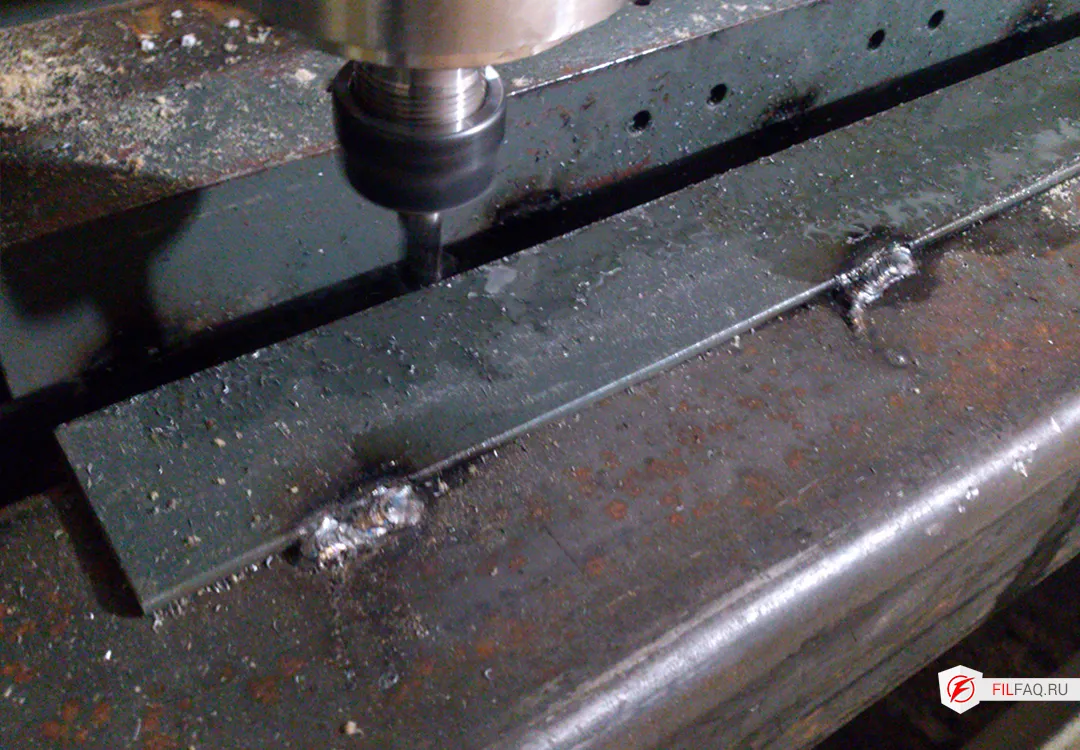

Вечер посвятил выравниванию направляющих, фрезеровал тихонечко :) И вот, что получилось

После фрезеровки бабки четко встали на свое место

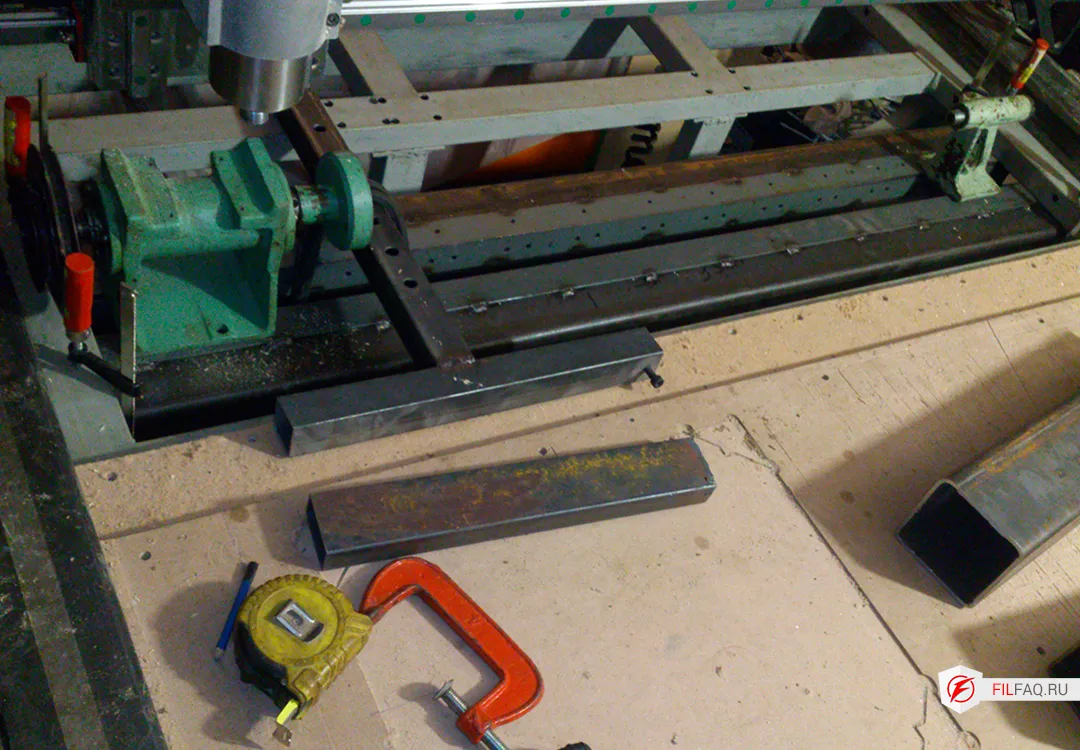

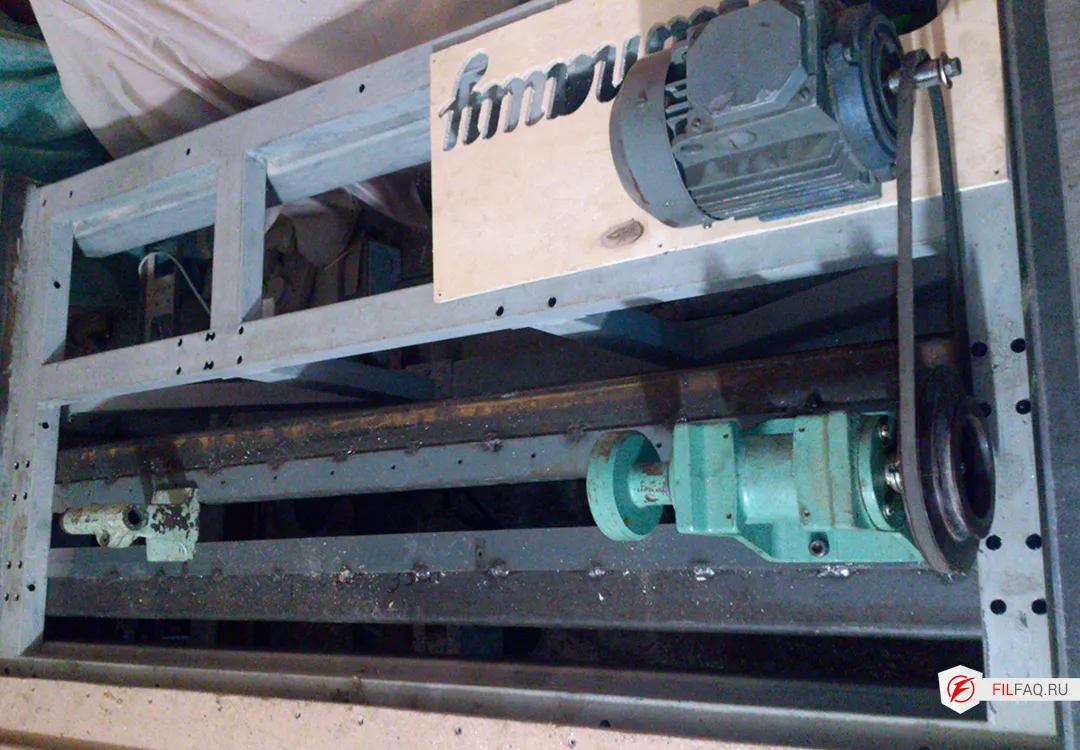

19 февраля 2018 - Установка рамы

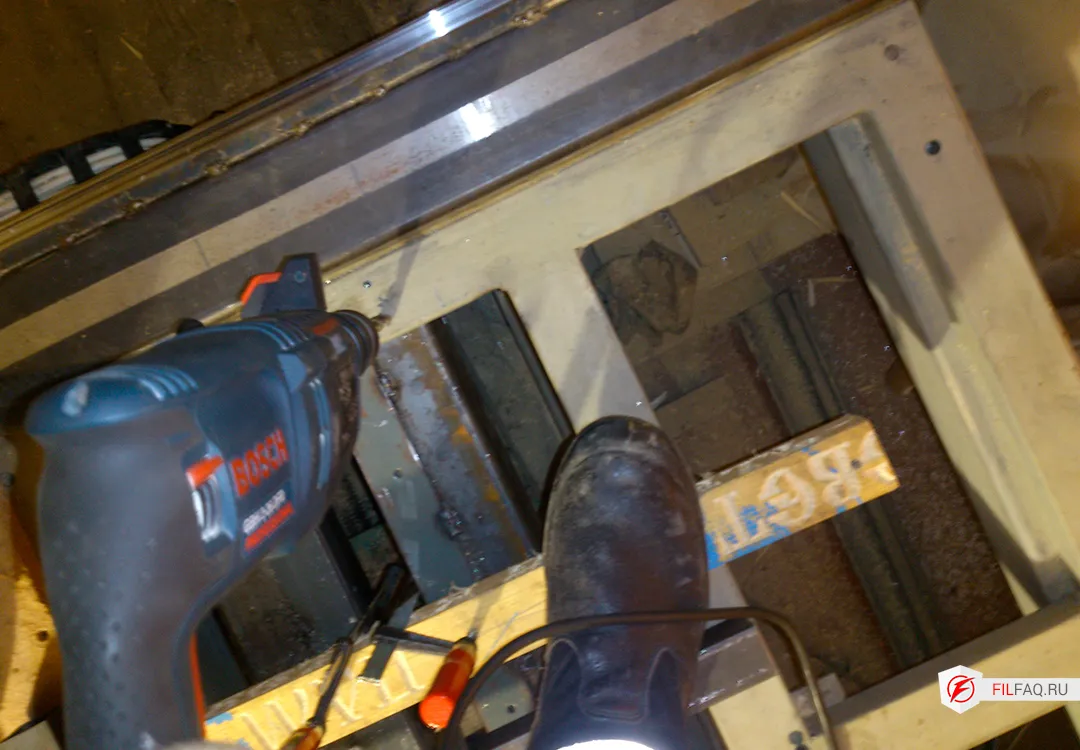

Разметил подрамник и просверлил крепежные отверстия, после воткнул раму на свое место

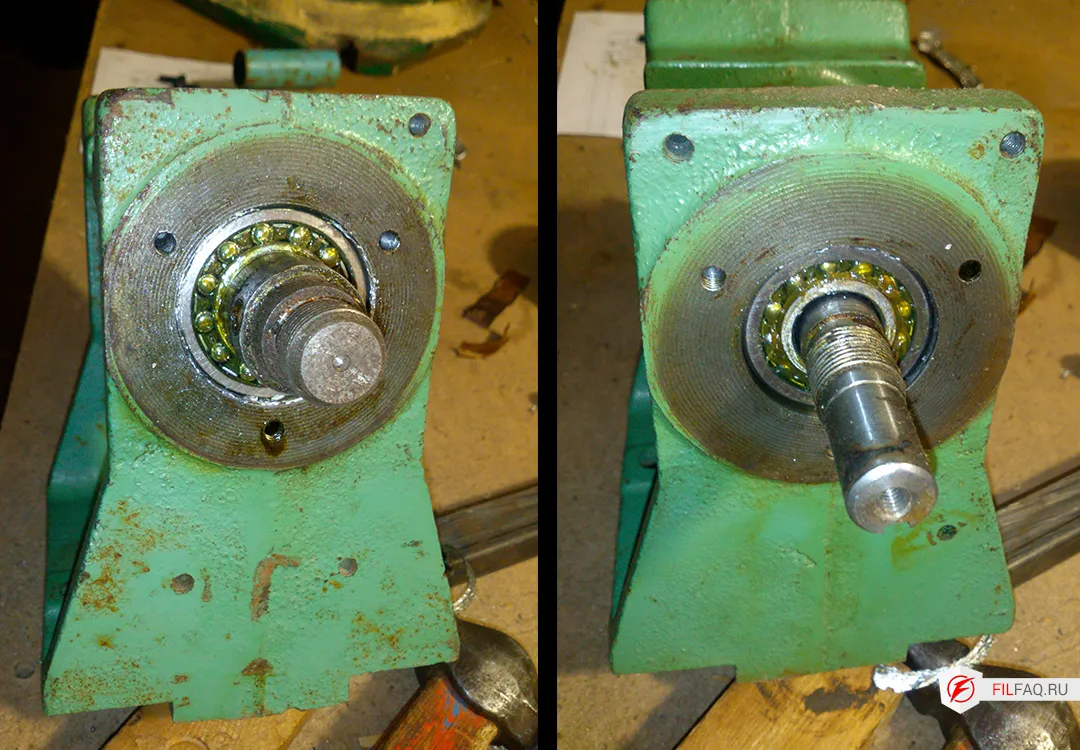

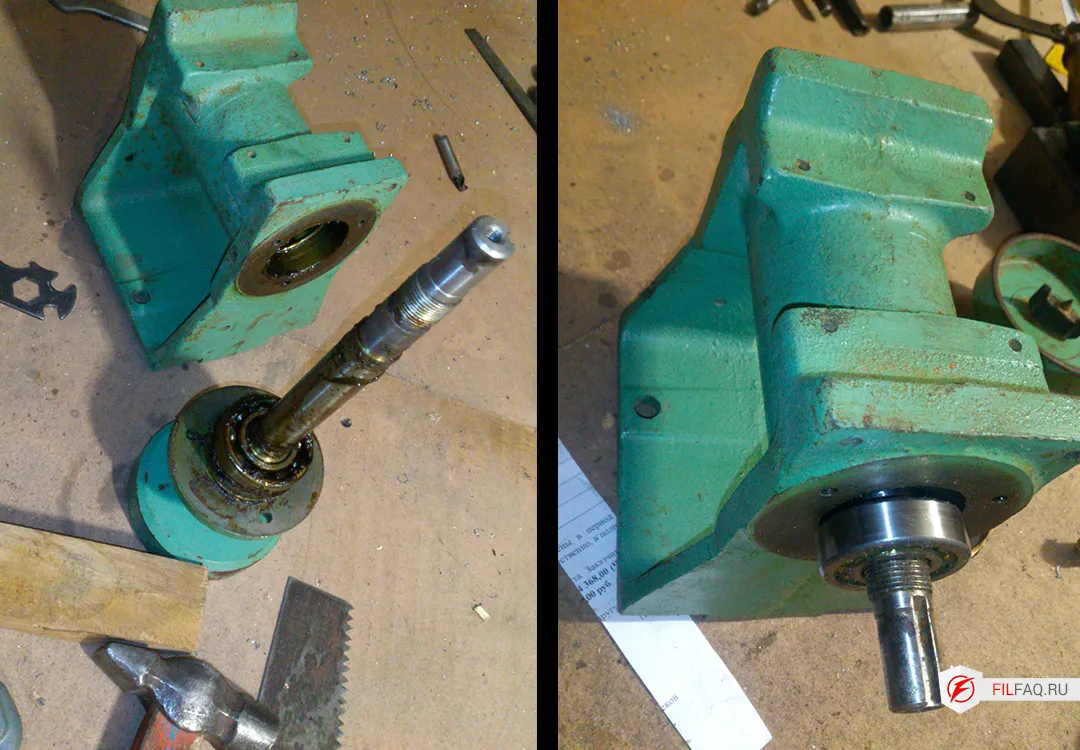

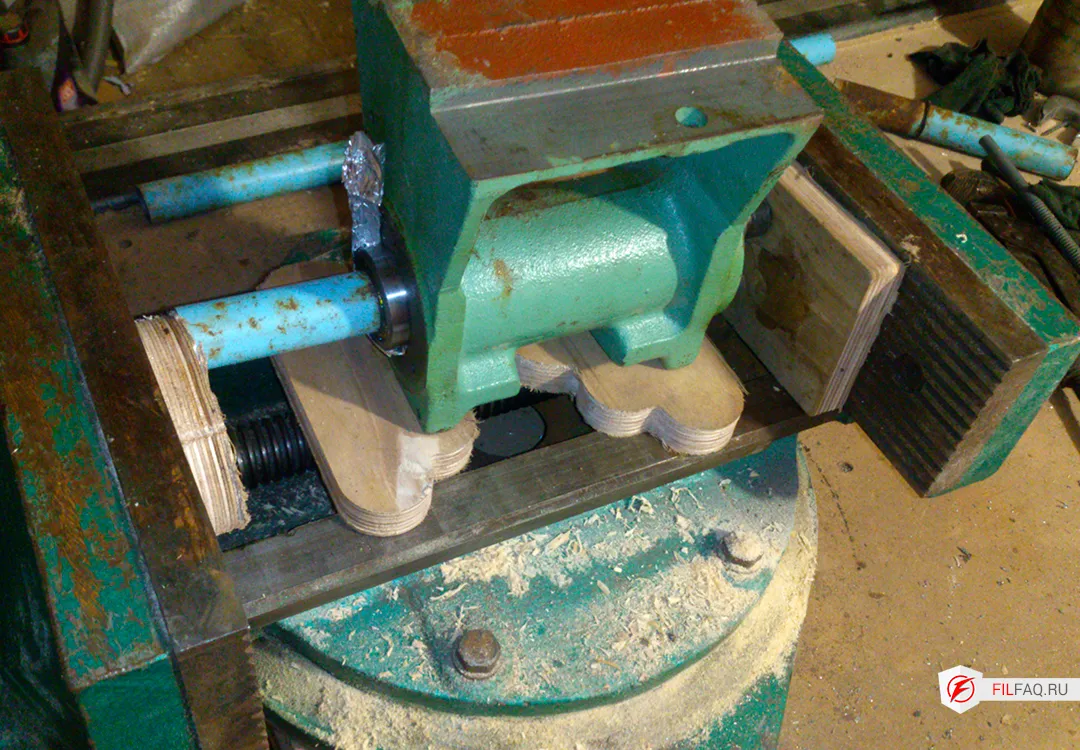

20 февраля 2018 - Замена подшипников в передней бабке и изготовление прижима задней бабке

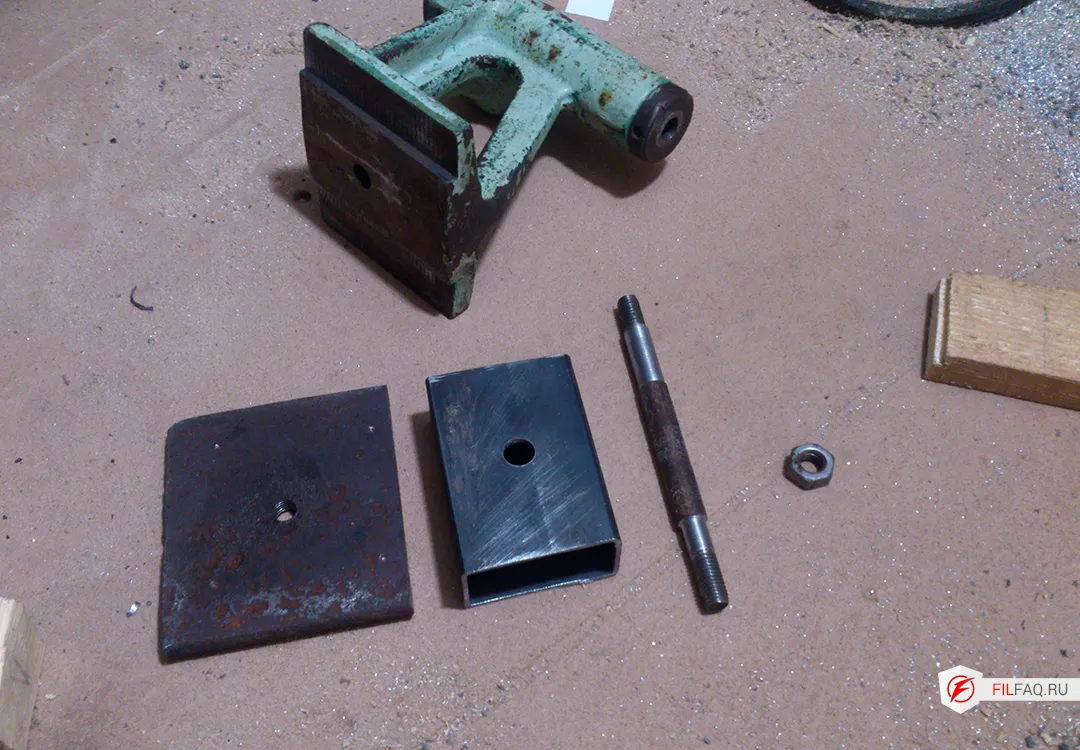

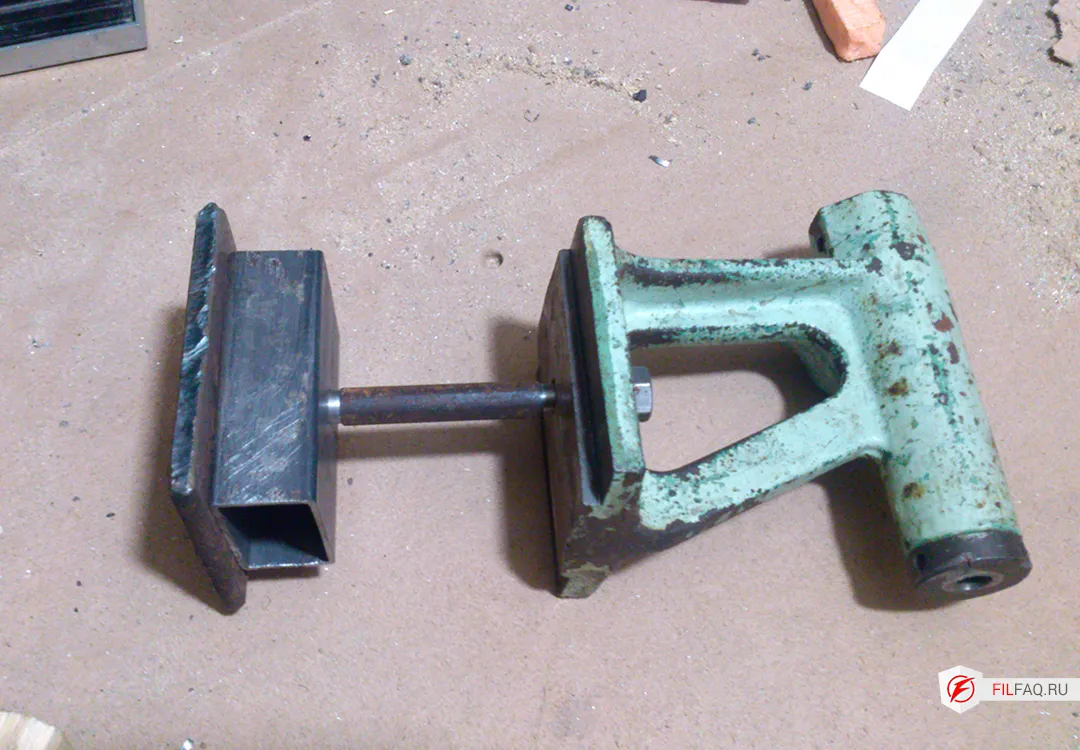

Поискав подходящую железку нашел старую пластину и кусок металлического прутка а из куска профильной трубы сделал упор чтобы прижим не проворачивался во время фиксации бабки

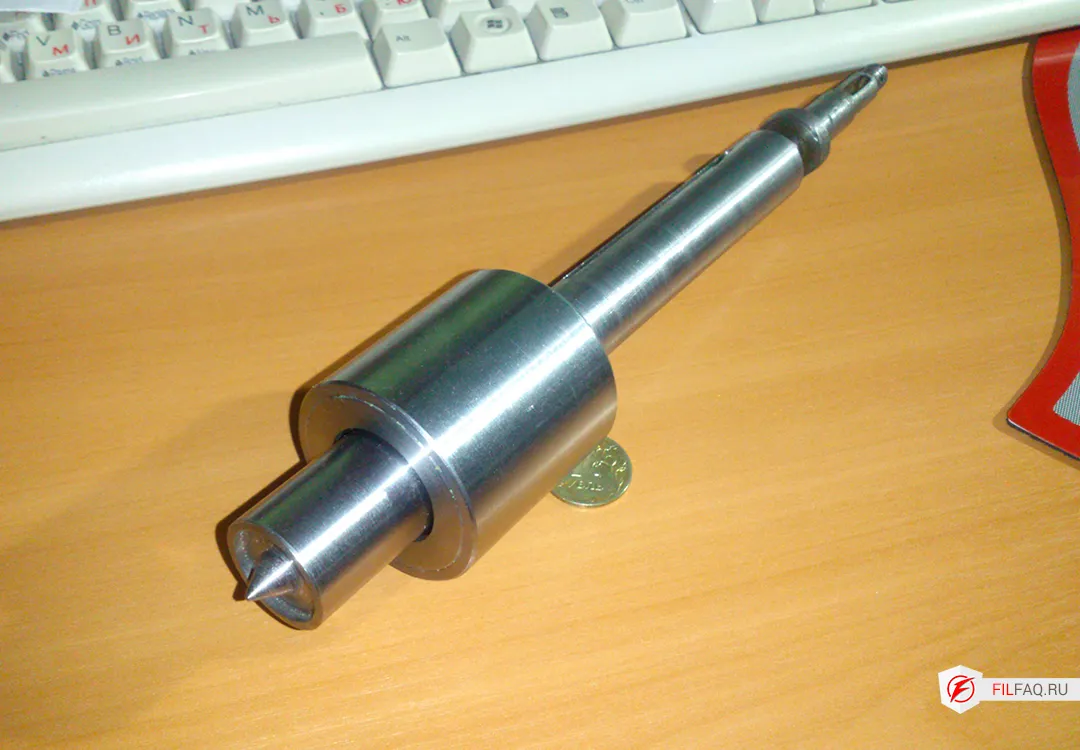

22 февраля 2018 - Пиноль в заднюю бабку

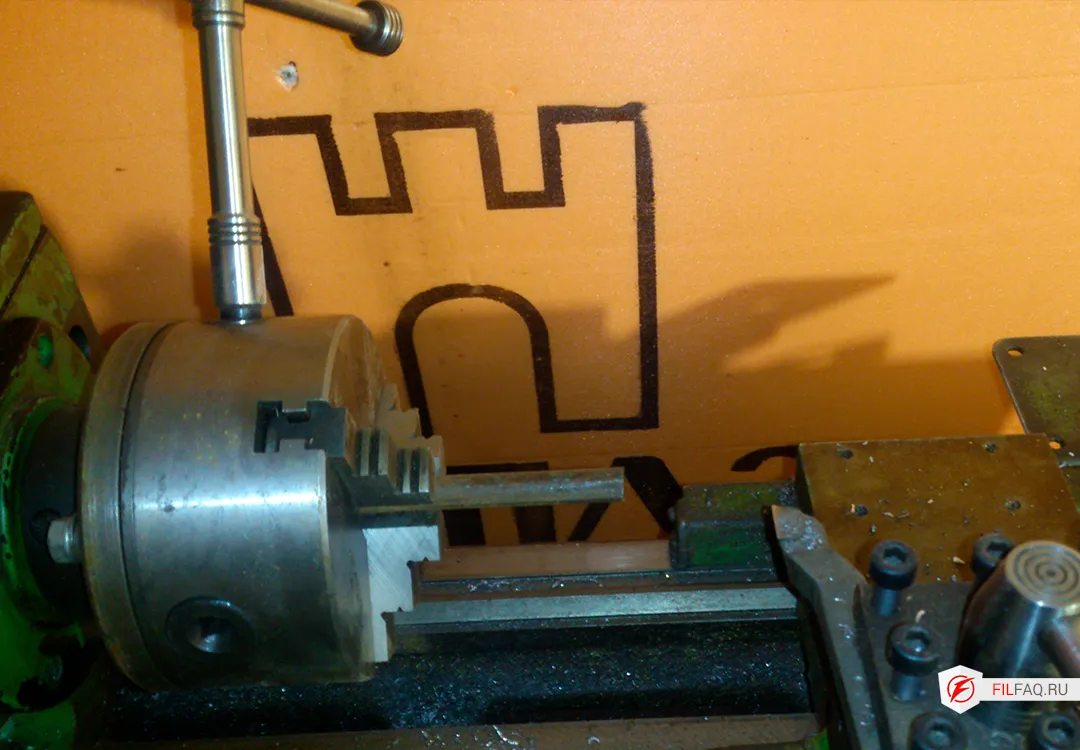

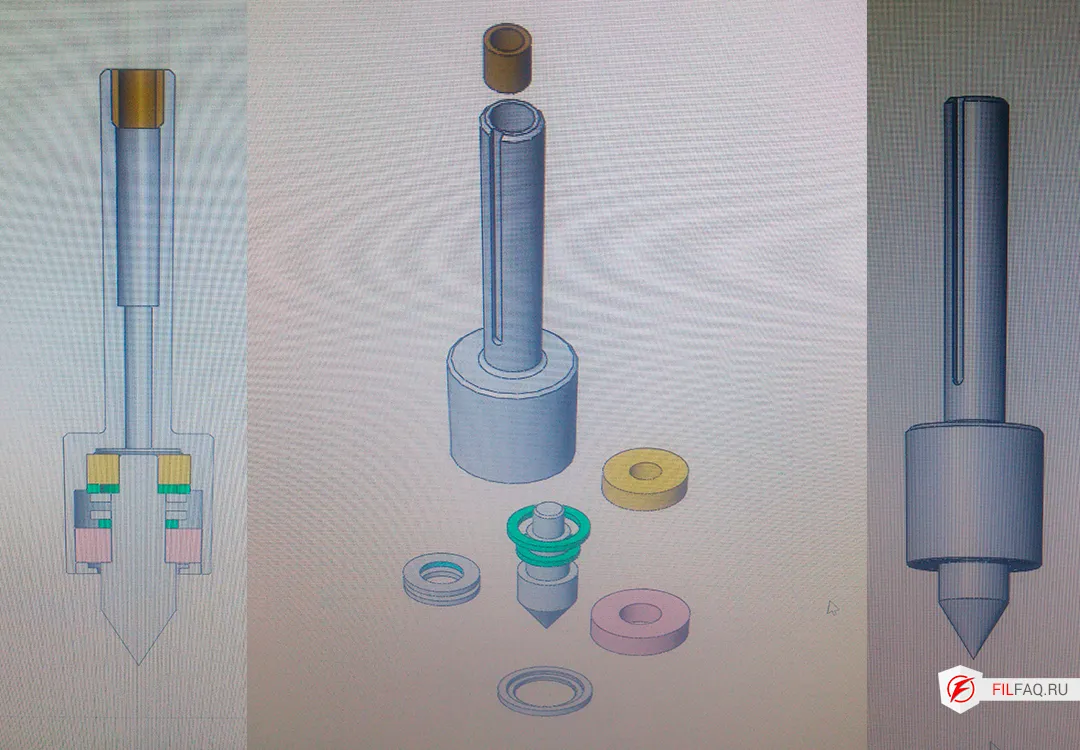

Подготовка чертежей пиноли совмещенной с вращающимся центром для задней бабки

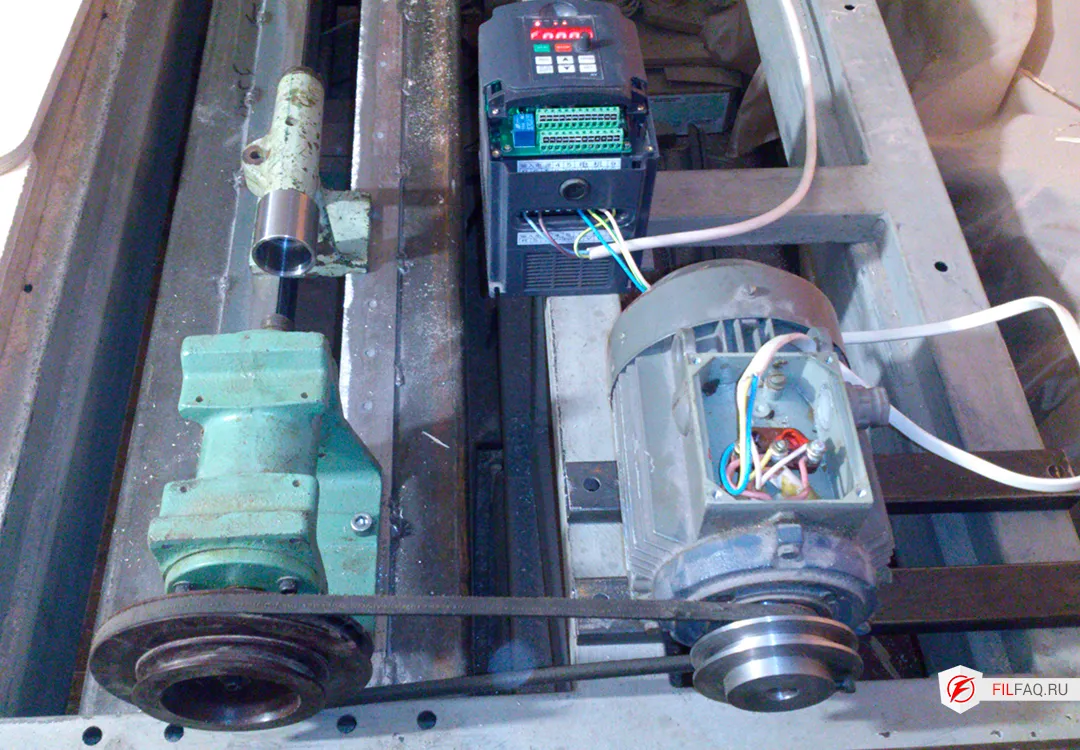

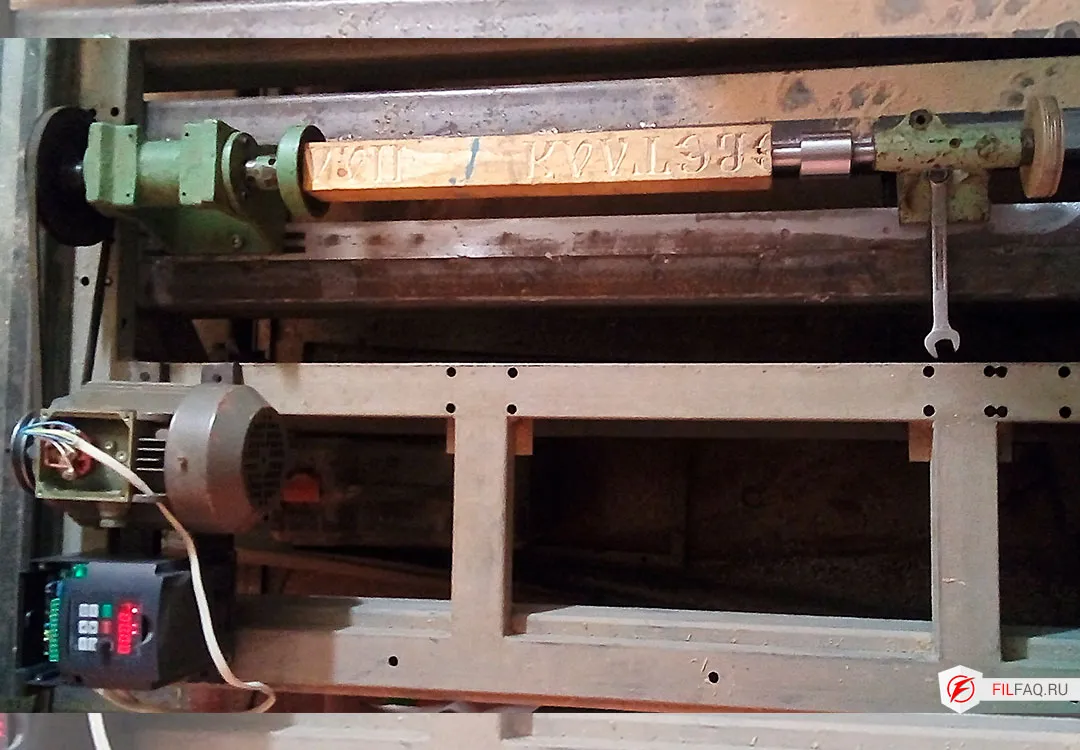

05 марта 2018 - Установка мотора и первый пуск

12 марта 2018 - Установка пиноли и первый пуск с деревяшкой

Видео точения ножки

О том, как создавался этот ЧПУ-станок, я рассказал в статье: Второй самодельный фрезер с ЧПУ.
