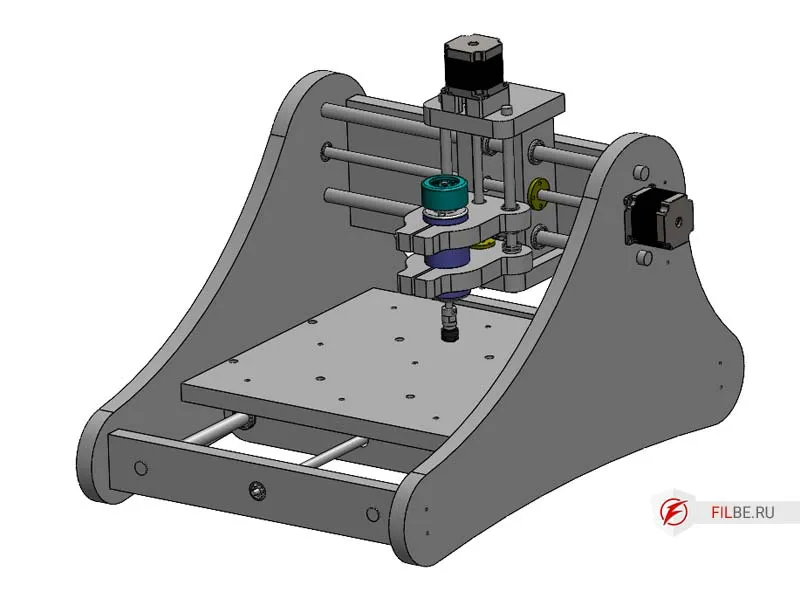

Фрезерный станок с чпу из фанеры. Проект настольного станка с подвижным стлом.

Часть 2

Это вторая часть из трилогии по настольным станкам которые можно изготовить самостоятельно.

Тут мы поговорим о станке с подвижным столом, и так приступим.

Рабочее поле в проекте самодельного станка с чпу 350х270мм, ход оси Z 70мм.

Станки этого типа составляют заметное меньшинство в семействе роутеров с ЧПУ — причиной является в основном то, что рабочее поле у таких станков существенно меньше, чем у станков такого же размеров с подвижным порталом. Однако, станки с подвижным столом имеют ряд собственных преимуществ. Станки с подвижным столом обычно малоформатные — небольшой размер станка позволяет получить от преимуществ такой компановки максимальную отдачу. Вдаваться в подробности смысла не вижу, если вы зашли на эту страничку, то наверняка уже пересмотрели различные варианты компановок станков с чпу и уже знаете, что вам надо. Переходим к станку.

Станок состоит из 15 фанерных деталей, поэтому тут описывать нечего, буду краток.

Станок выполнен максимально простым и его сможет собрать каждый, к тому же для сборки такого станка не нужен какой-то специализированный инструмент, как говорится можно собрать на коленке.

Основание станка

– рама, на которую установим цилиндрические направляющие (валы) диаметром 16мм и цилиндрические каретки. Направляющие оси Y и оси X запрессуем в фанеру, каретки также запрессуем. Это сэкономит нам на метизах и на самих направляющих.

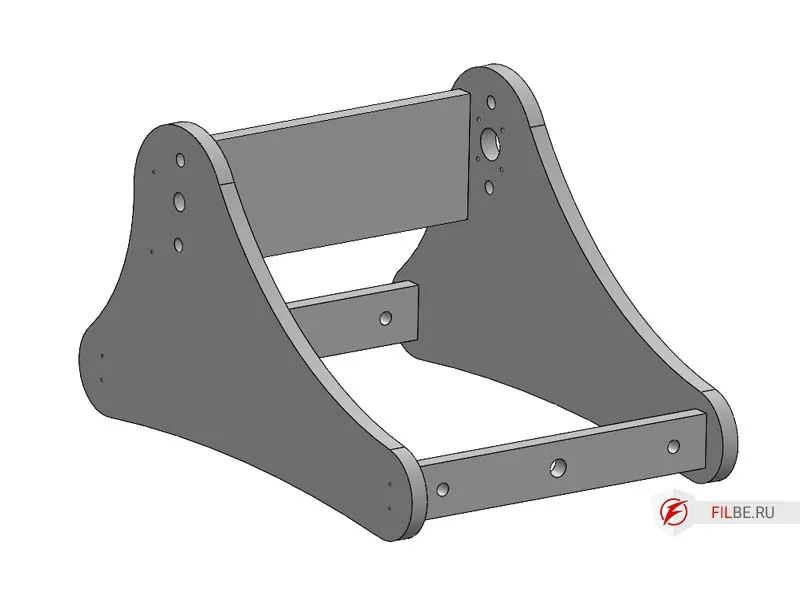

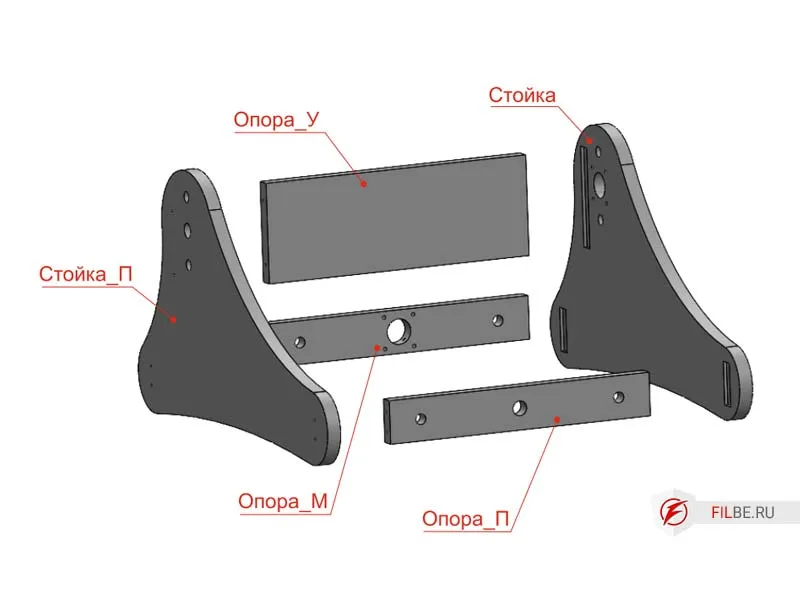

Рама станка состоит из пяти деталей Стойка, Стойка_П, Опора_М, Опора_П и Опора_У

• Ось Х - каретка на двух элементах Опора*Стола и Стол для крепления материалов

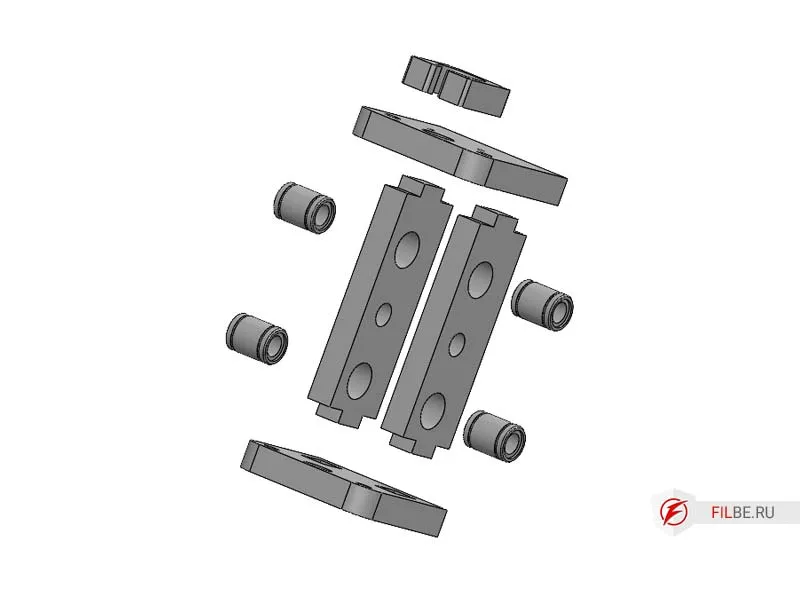

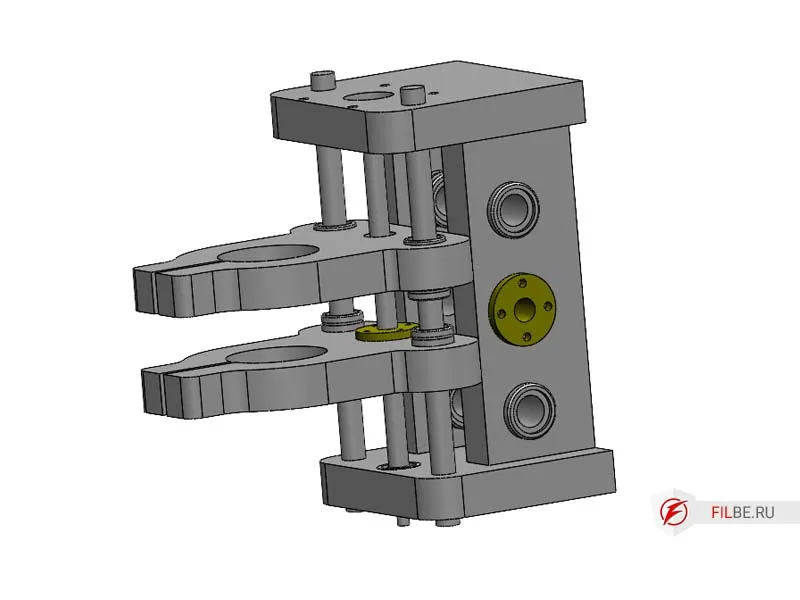

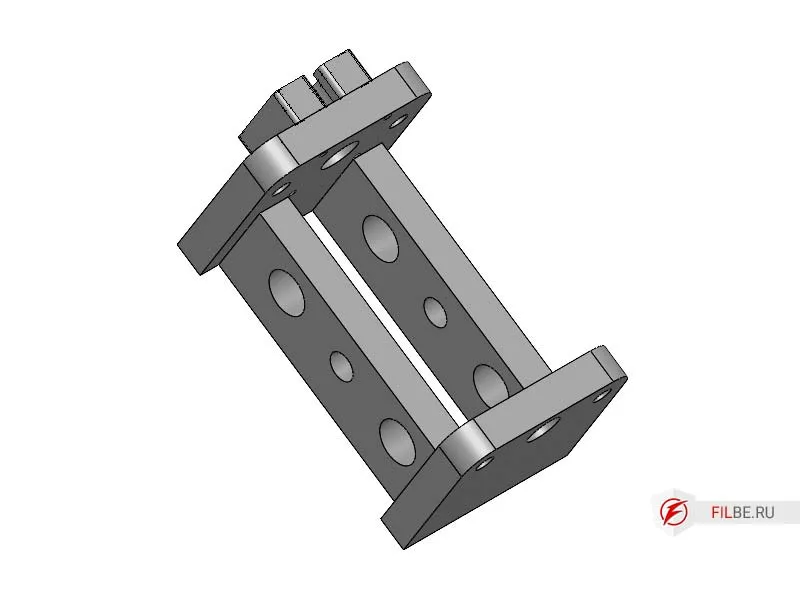

• Ось Y – в виде каретки состоящей из Стойка_З, ОсьЗ_Н, ОсьЗ_В и Проставка_МЗ, с запресованными подшиниками LM16 в Стойка_3. В каретку запрессуем валы 12 диаметра для подшипников передвижения оси Z. Приводной винт трапециедальный 12*3 с латунной гайкой.





• Ось Z станка – все теже элементы, цилиндрические направляющие 12мм, цилиндрические каретки, винт используем 10*2 с латунной гайкой

Материалы и комлектующие станка с чпу из фанеры

• Винты с трапецеидальной резьбой
  • Диаметром 12мм, шаг 3мм (оси Х,Y) (2 шт.)
  • Диаметром 10мм, шаг 2мм (ось Z) (1 шт.)
• Гайки с трапециедальной резьбой
  • 12х3 (2 шт.)
  • 10х2 (1 шт.)
• Три соединительные муфты (длина 31мм диаметр 25мм) с диаметрами 8х6,35мм
• Подшипник 607 (3 шт.)
• Три шаговых мотора серии NEMA23 56мм
• Цилиндрические рельсы SBR16 на ось X,Y
• Полированные валы диаметром16мм на ось X,Y
• Полированные валы диаметром 12мм на ось Z

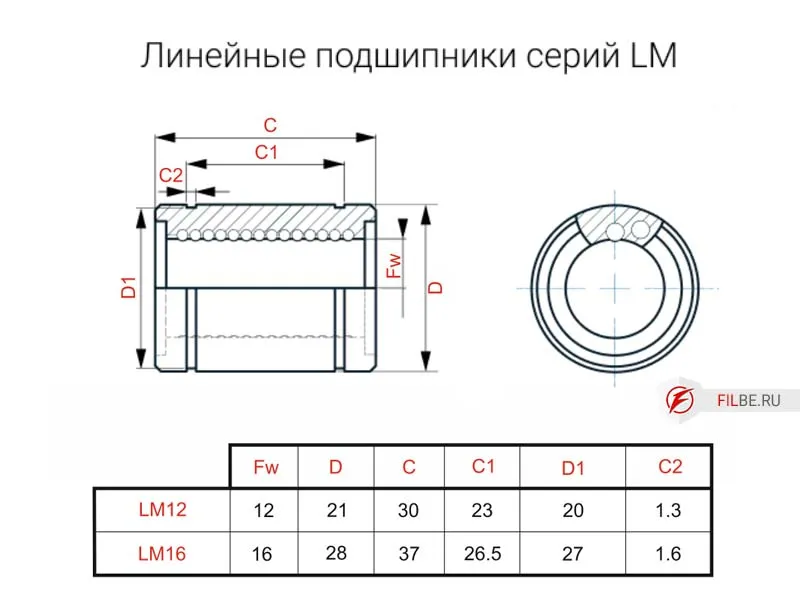

• Линейные подшипники LM16 на X,Y (8 шт.) LM12 на Z (2 шт.)
• Фанера ФСФ ламинированная, толщина 21мм
• Саморезы по дереву
• Шпиндель диаметром 52мм 300/500Вт

Чертежи комплектующих в данном проекте чпу станка с подвижным столом

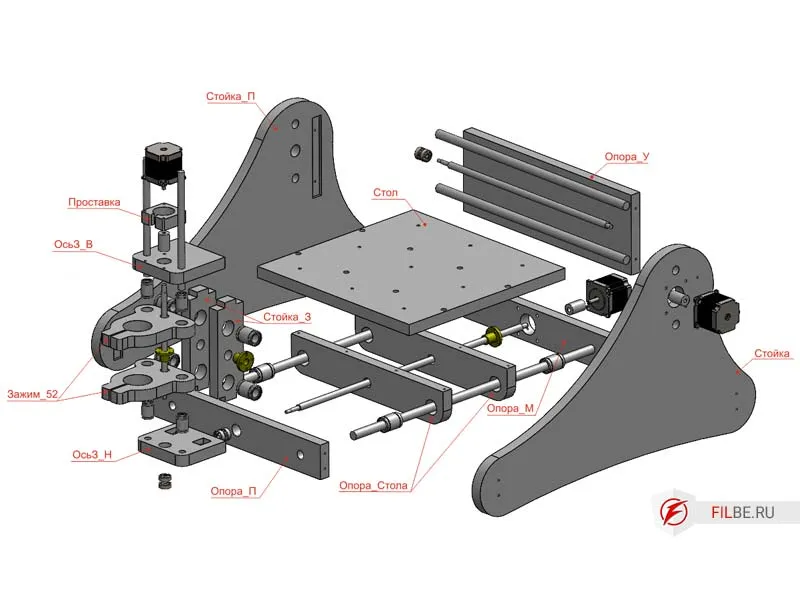

Взрыв-схемы с обозначением деталей станка с чпу из фанеры

Все сопрягаемые поверхности деталей из фанеры собираем на саморезы (сборка на клей на свое усмотрение)

Сборка узлов станка с чпу своими руками

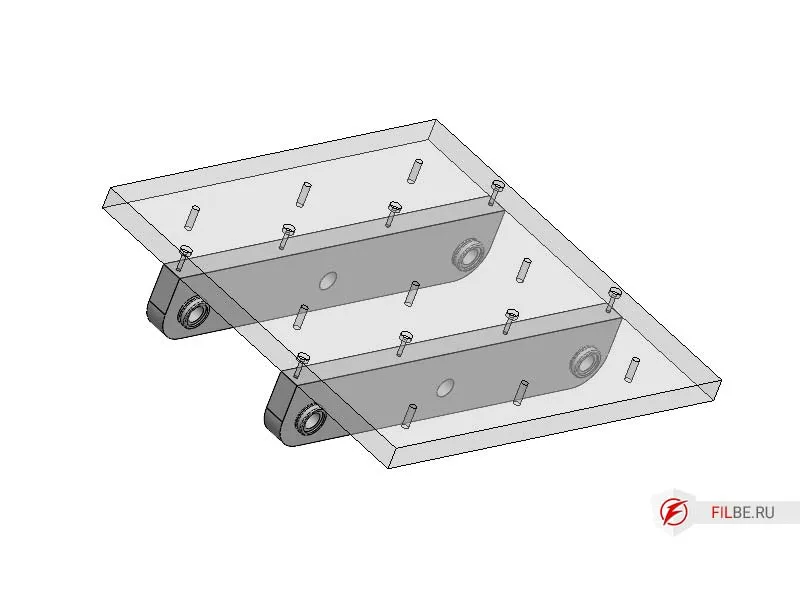

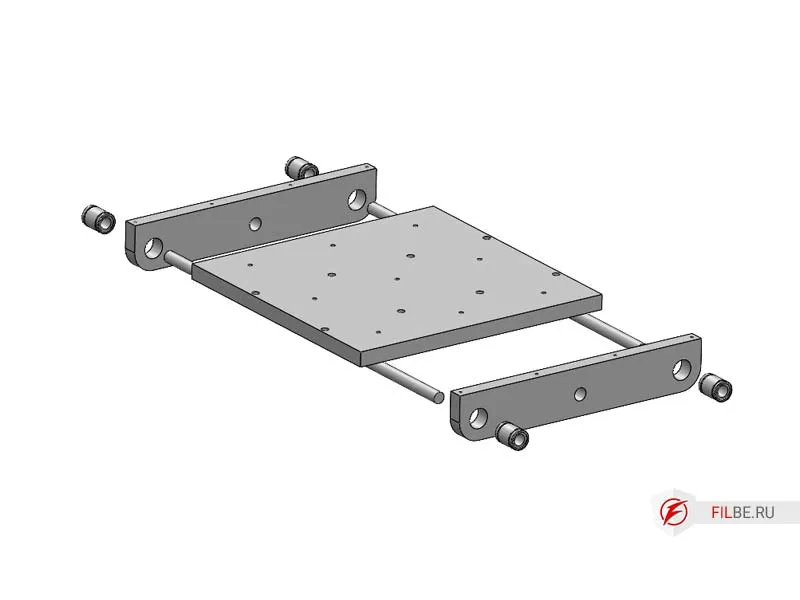

Собираем стол станка

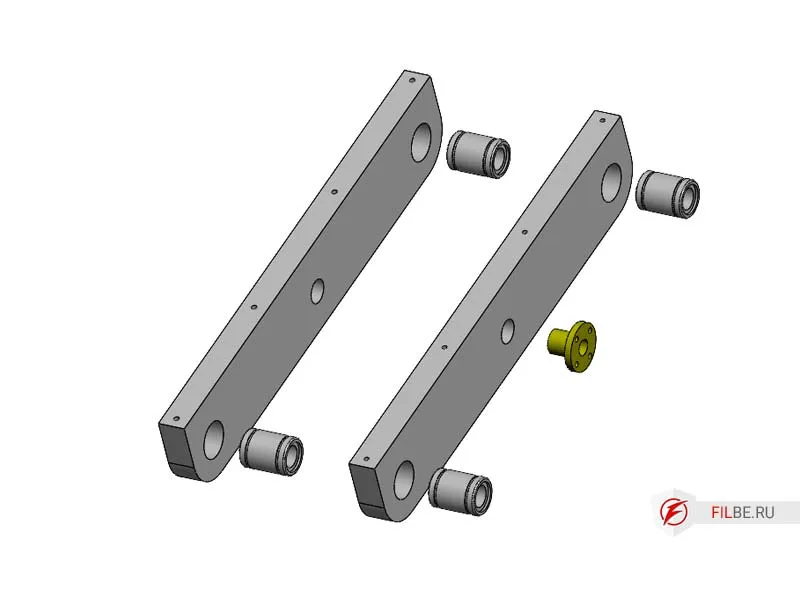

1. В Опора_Стола запрессовываем линейный подшипник LM16 и прикручиваем гайку трапециидального винта Tr12 шаг 3

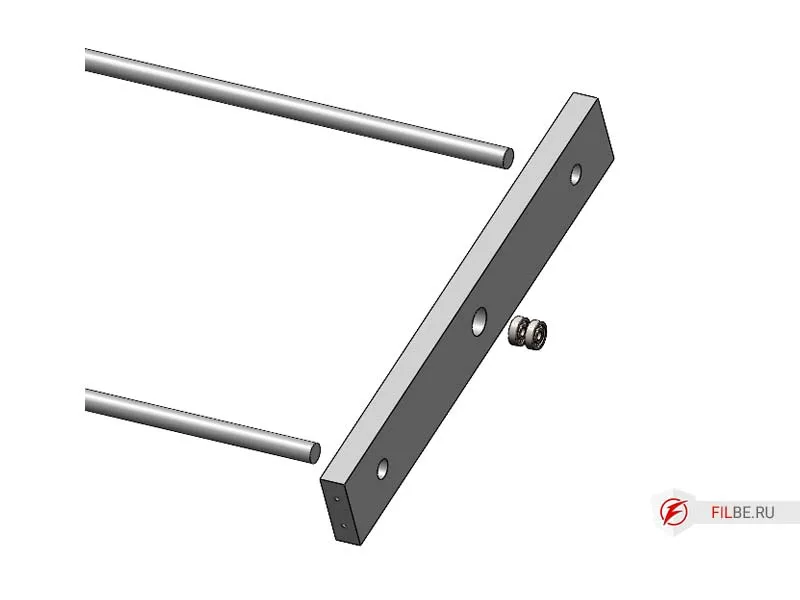

2. В Опора_П запрессовываем подшипник и полированные валы диаметром 16мм

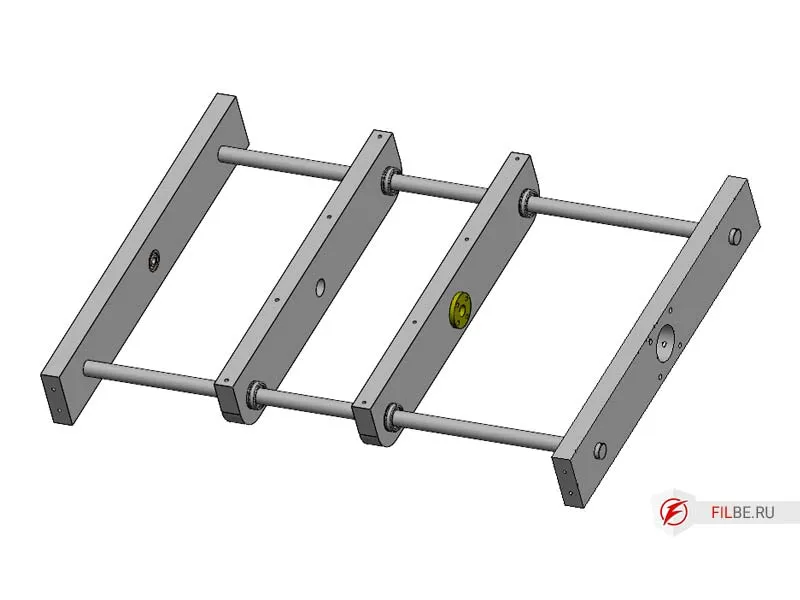

3. Одеваем Опора_Стола на полированные валы оси Х и на валы устанавливаем Опора_М

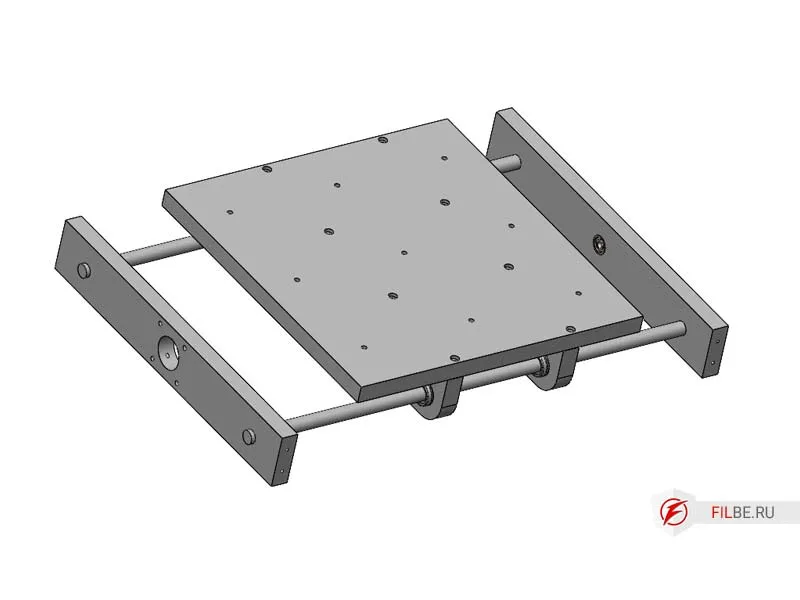

4. Устанавливаем Стол

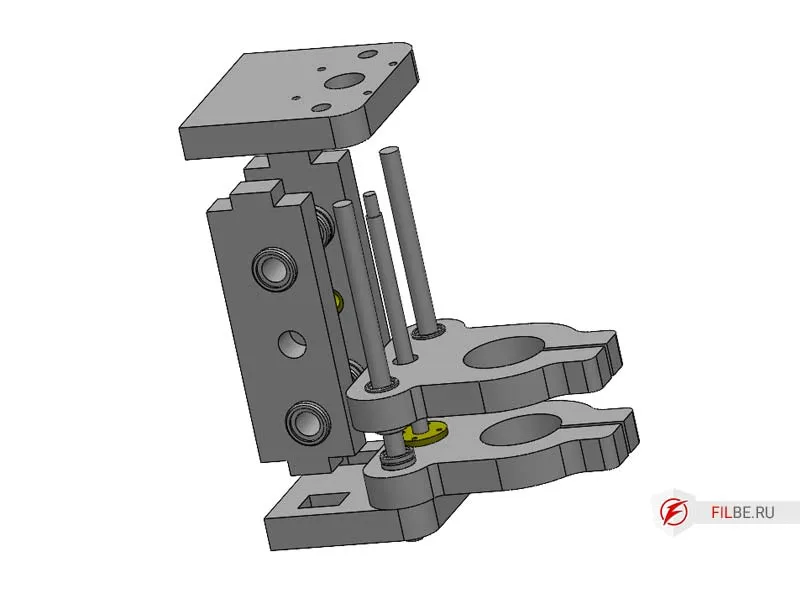

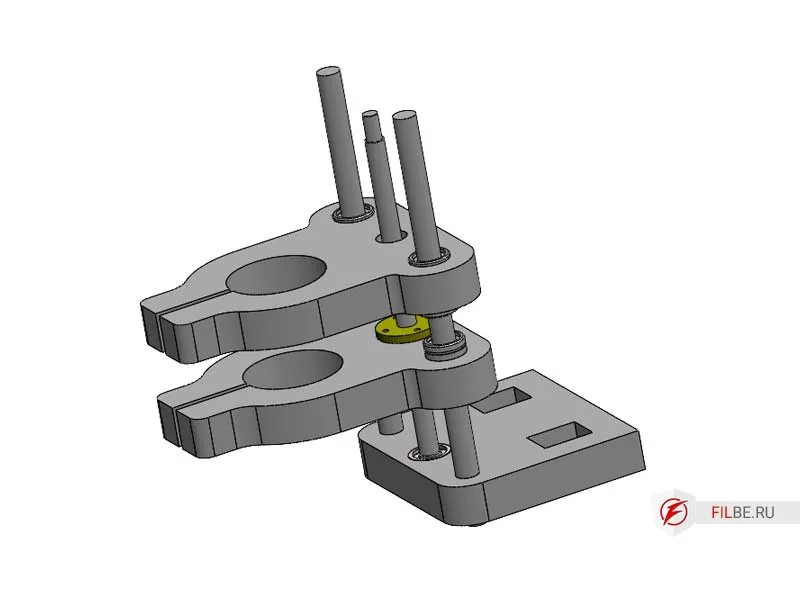

Собираем ось Z станка

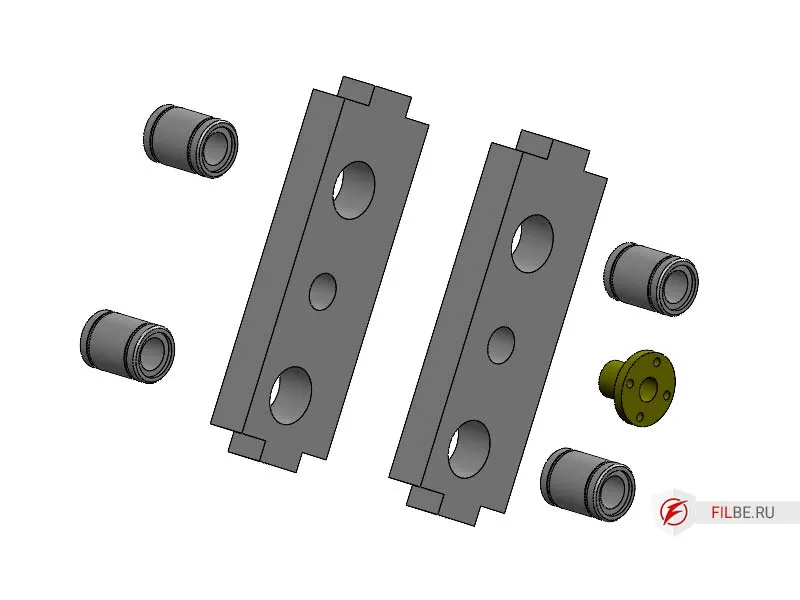

1. В Стойка_З Запрессовываем линейные подшипники LM16, устанавливаем в одну из деталей гайку трапециидального винта Tr12 шаг 3

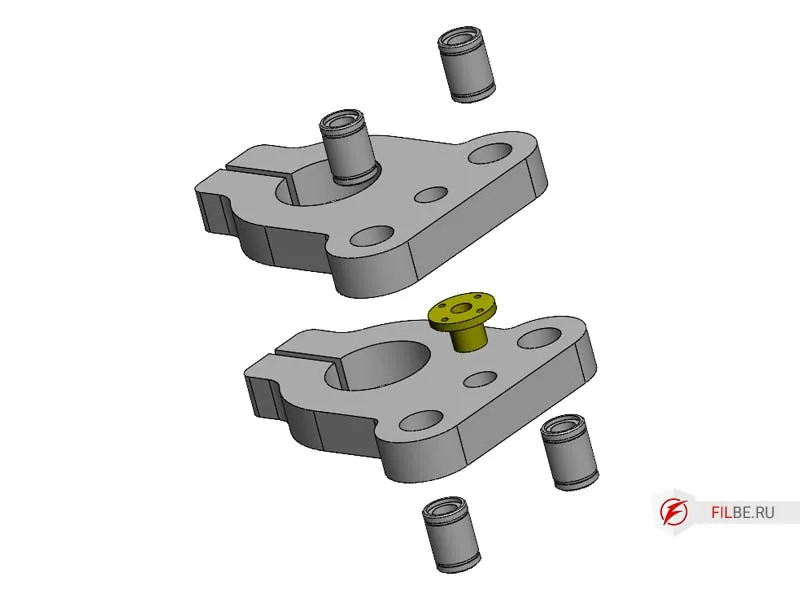

2. В Зажим_52 запрессовываем линейные подшипники LM12, в один зажим устанавливаем гайку трапециидального винта Tr10 шаг 2

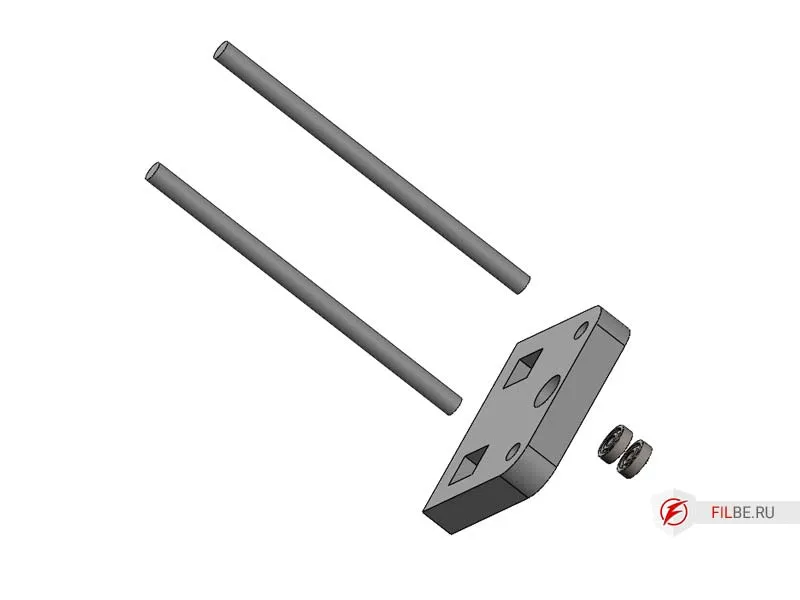

3. В ОсьЗ_Н запрессовываем подшипник и устанавливаем полированные валы



4. На валы устанавливаем Зажим_52, вкручиваем винт в гайку установленную в Зажим_52 и устанавливаем его в подшипники



5. Устанавливаем Стойка_З в ответную часть на ОсьЗ_Н, устанавливаем ОсьЗ_В (Стягиваем струбцинами и даем клею высохнуть)

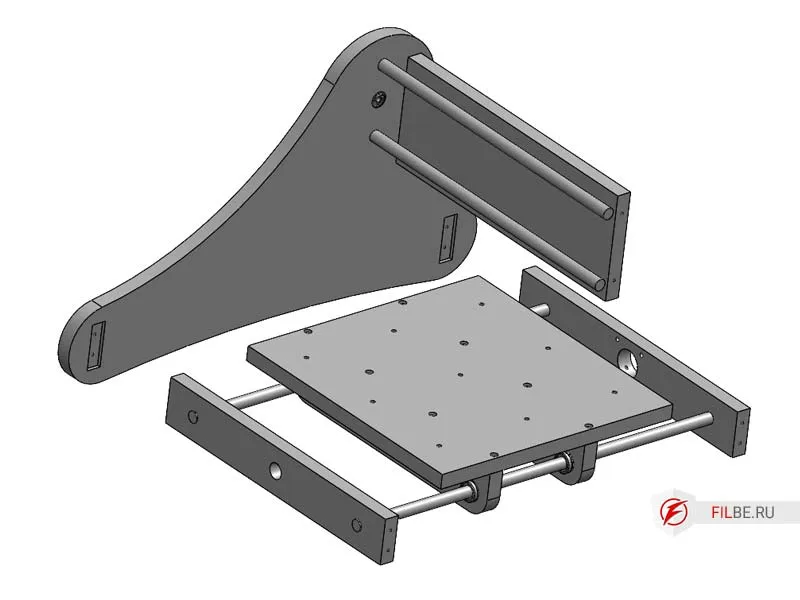

Собираем станок с чпу

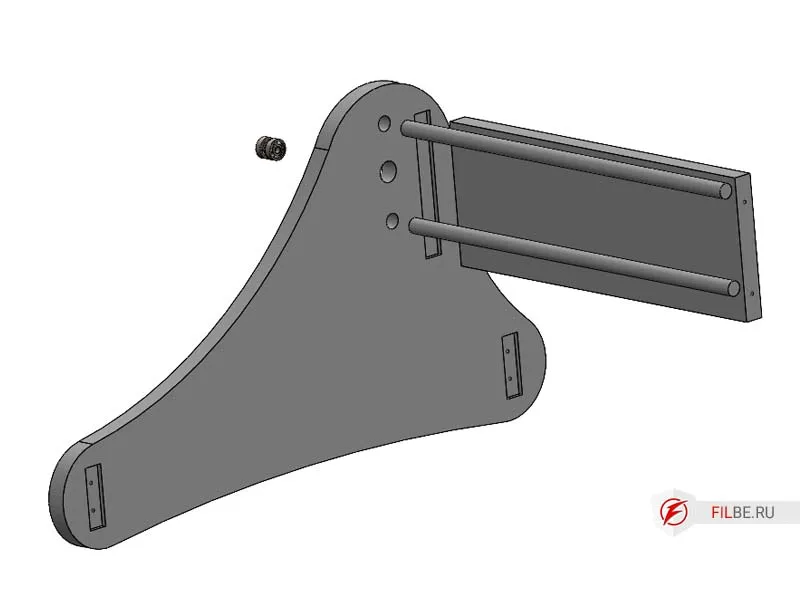

1. В Стойка_П запрессовываем подшипник и полированные валы диаметром 16мм так же устанавливаем Опора_У



2. В ответные части Стойка_П, устанавливаем Опора_П и Опора_М скрепляем саморезами

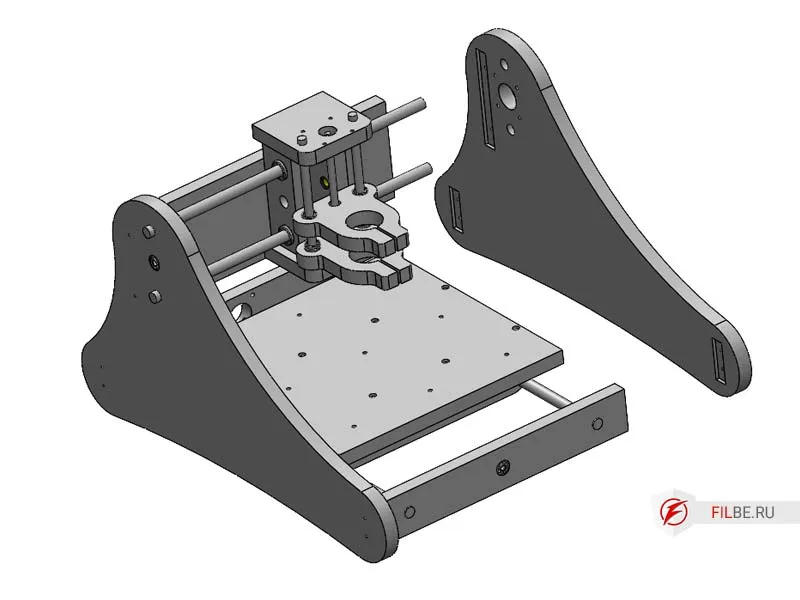

3. Одеваем Ось Z на валы и устанавливаем Стойка закрепив саморезами

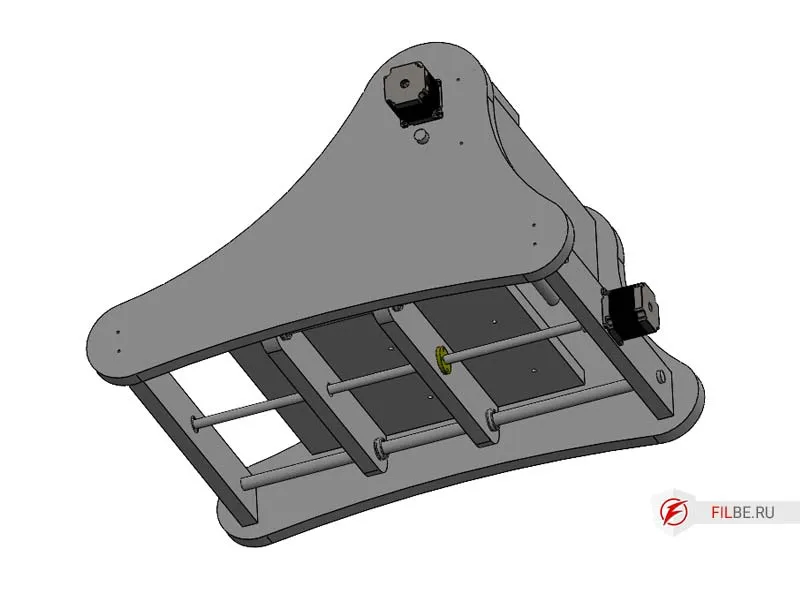

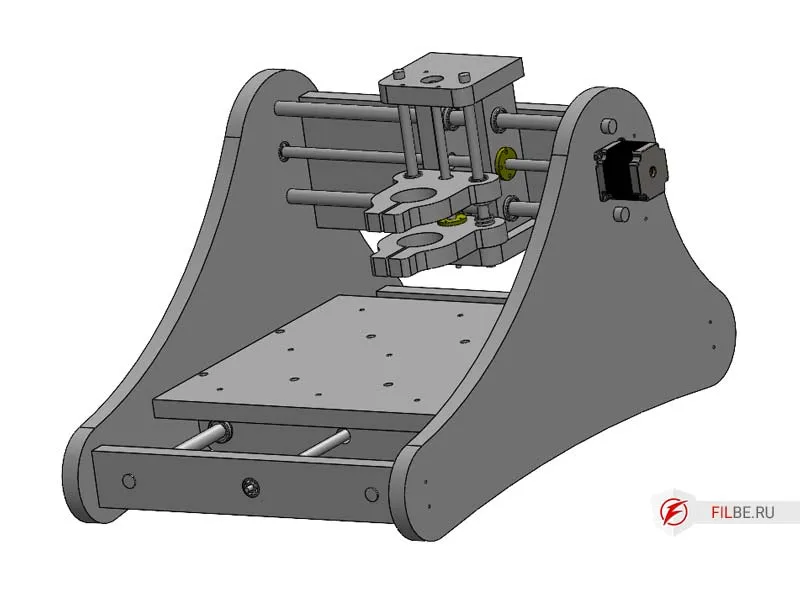

4. Устанавливаем трапециидальные винты Tr12, моторы на оси X и Y выбираем люфт и фиксируем муфты

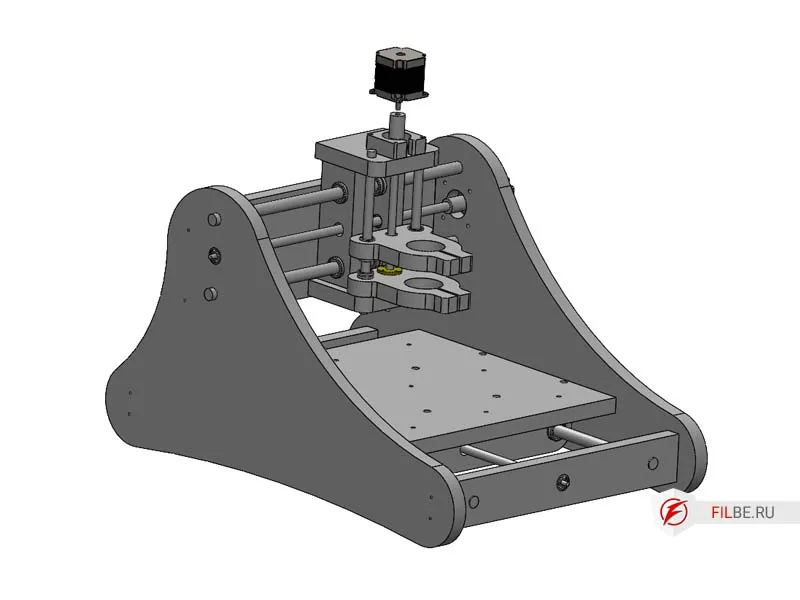

5. На ось Z устанавливаем двигатель Nema23 используя проставку для возможности установить муфту

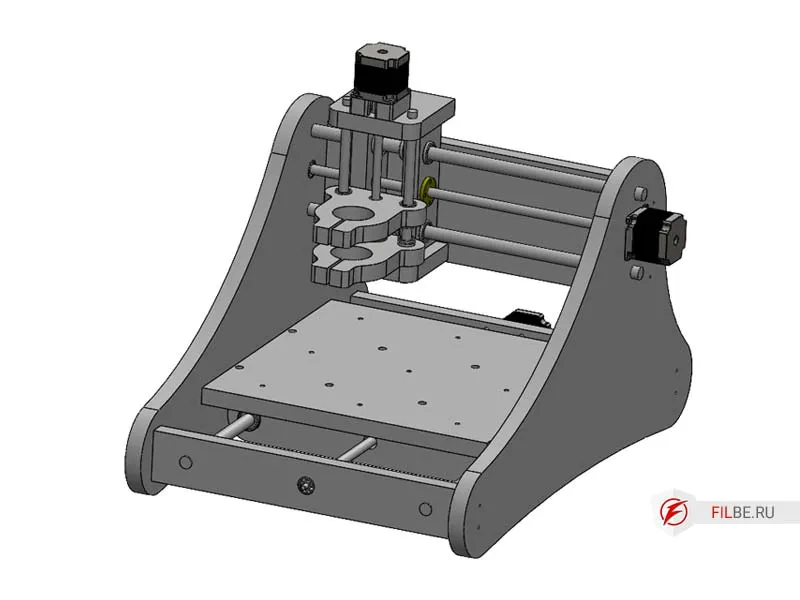

Станок собран и готов к настройке

В заключительной статье опишу подключение и настройку электроники на готовых комплектующих с применением программы Mach3, которая подойдет для обоих станков
