Сани из ПНД для снегохода: проектирование и изготовление

Экспертный обзор: проектирование и изготовление прочных саней из ПНД для снегоходов.

Изготовление саней для снегохода — это не вопрос формы или внешнего вида. Это инженерная задача, в которой ключевую роль играют материал, расчёт нагрузок, технология сварки и понимание условий эксплуатации. Ниже описан реальный проект саней из ПНД, выполненный под конкретные рабочие требования.

Исходные условия эксплуатации

Сани предназначены для работы в лесу и используются снегоходом. Основные условия:

• отрицательные температуры,
• движение по целине и пересечённому рельефу,
• динамические нагрузки при старте и торможении,
• расчётная грузоподъёмность до 400 кг.

В таких условиях конструкция должна быть не просто прочной, а предсказуемой в поведении и ремонтопригодной.

Выбор материала и толщин

В качестве основного материала выбран ПНД (полиэтилен низкого давления). Это обусловлено следующими свойствами:

• сохранение вязкости при температурах до −60 °C,
• высокая ударная прочность,
• низкий коэффициент трения по снегу,
• возможность экструзионной сварки с получением монолитного соединения.

В конструкции применены разные толщины ПНД в зависимости от функциональной нагрузки:

• 8 мм ПНД — дно корпуса, борта, рундуки
  Эта толщина обеспечивает достаточную жёсткость при статической и динамической нагрузке, сохраняя при этом упругую работу материала.
• 6 мм ПНД — передний козырёк
  Козырёк не является силовым элементом, поэтому уменьшение толщины позволяет снизить массу передней части без потери функциональности.

Такой подход даёт оптимальный баланс между прочностью, весом и ресурсом конструкции.

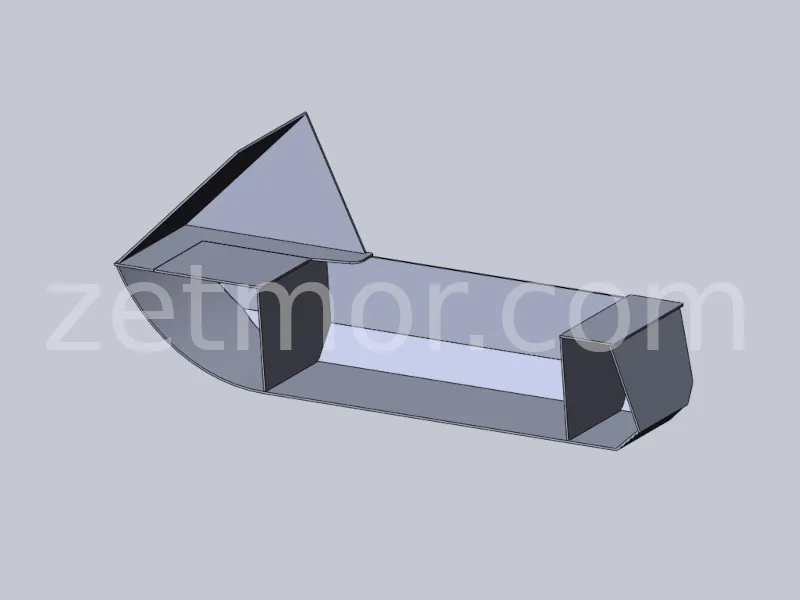

Проектирование в CAD

Проектирование велось полностью в CAD-среде. Использовалась параметрическая модель, в которой заданы:

• габаритные размеры (длина корпуса — 2200 мм, высота борта — 400 мм, высота козырька — 500 мм),
• толщины материала,
• радиусы сгиба,
• зоны сварных соединений.

CAD-модель позволяет заранее оценить:

• распределение нагрузок,
• отсутствие концентраторов напряжений,
• технологичность сварки и сборки.

Модель проходила согласование до момента, когда все элементы были логически и конструктивно связаны.

Конструкция дна и скользяки

Дно выполнено из ПНД толщиной 8 мм и рассчитано на распределённую нагрузку от перевозимого груза.

Для повышения ресурса и улучшения ходовых качеств к дну приварены скользяки:

• 3 продольные полосы,
• ширина каждой — 100 мм,
• материал — ПНД того же типа, что и основной корпус.

Скользяки выполняют сразу несколько задач:

• снижают трение при движении по снегу,
• принимают на себя абразивный износ,
• повышают продольную жёсткость дна,
• улучшают курсовую устойчивость саней.

Использование трёх полос обеспечивает стабильное поведение саней без избыточного сопротивления движению.

Борты, козырёк и силовая схема

Борта из ПНД 8 мм являются частью силовой конструкции. Они воспринимают боковые нагрузки при крене, поворотах и движении по косогору.

Передний козырёк из ПНД 6 мм:

• защищает груз от летящего снега,
• снижает попадание снега внутрь корпуса,
• не перегружает носовую часть конструкции.

Все элементы связаны сварными соединениями, работающими как единое целое.

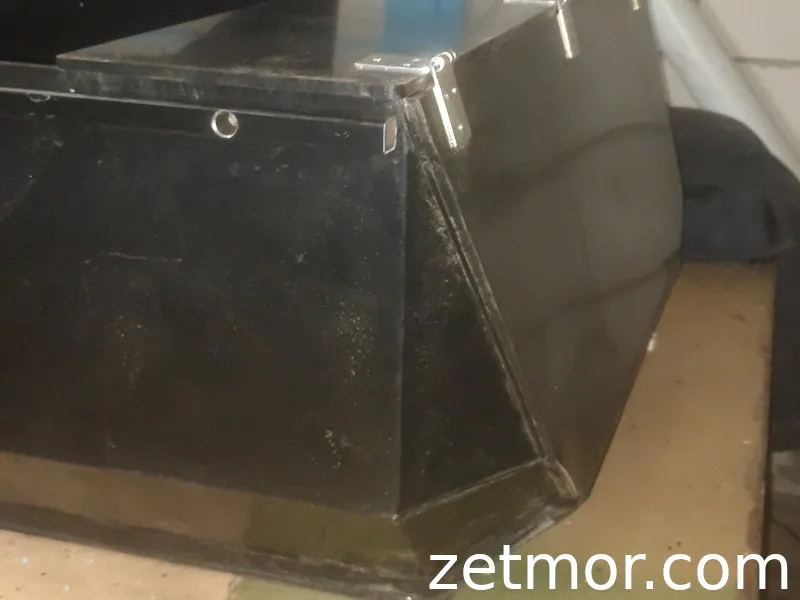

Рундуки

В конструкции предусмотрены два рундука:

• задний — под бензопилу,
• передний — под козырьком, с крышкой для защиты от снега и наледи.

Оба рундука выполнены из ПНД 8 мм и приварены к корпусу. Конструктивно они работают как дополнительные элементы жёсткости, а не как навесные ящики.

Развёртки и ЧПУ-раскрой

После завершения CAD-модели были выполнены развёртки всех деталей с учётом:

• припусков под экструзионную сварку,
• теплового расширения материала,
• последовательности сборки.

Раскрой выполнялся на ЧПУ-станке. Это обеспечило:

• точную геометрию деталей,
• ровную кромку под сварку,
• минимальную подгонку при сборке.

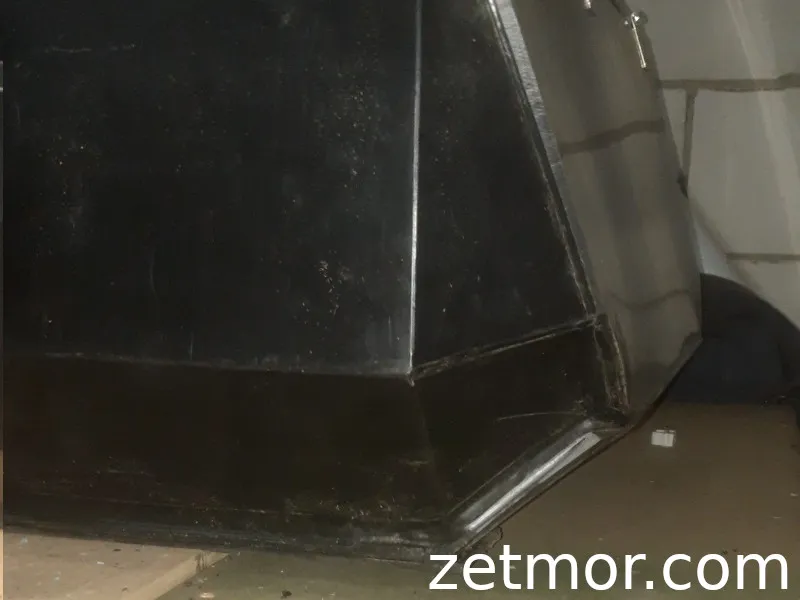

Экструзионная сварка ПНД

Сборка корпуса выполнялась методом экструзионной сварки с применением сварочного прутка из ПНД соответствующего типа.

Рабочие температурные режимы:

• прогрев кромок: 210–230 °C,
• температура расплава прутка: 220–240 °C,
• температура воздуха экструдера: 260–300 °C.

Для листов толщиной 8 мм особое внимание уделялось глубине прогрева кромок. Сварка велась в следующей последовательности:

1. дно корпуса,
2. установка и сварка скользяков,
3. борта,
4. носовая часть и козырёк,
5. рундуки и внутренние усиления.

Швы охлаждались естественно, без принудительного охлаждения.

Прицепное устройство и демпфирование

Прицепное устройство изготовлено из профильной стальной трубы. Конструкция — перекидывающаяся, что позволяет саням корректно работать на неровном рельефе.

Для снижения динамических нагрузок применён демпфирующий механизм на пружинах, который:

• уменьшает рывки при старте,
• снижает ударные нагрузки при торможении,
• увеличивает ресурс корпуса и сцепного узла.

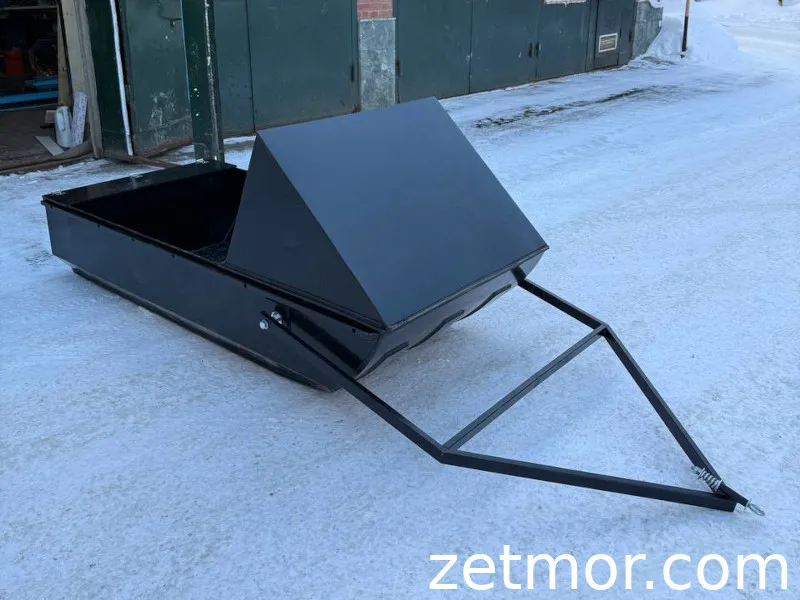

Результат

В результате получены сани:

• рассчитанные на реальную эксплуатацию,
• адаптированные под конкретную задачу,
• изготовленные с учётом технологии материала, а не «по шаблону».

Такой подход позволяет получать изделия, которые не требуют постоянного внимания и доработок, а просто выполняют свою функцию в сложных условиях.
